spd楔合金性能的技术评价

在维也纳工业大学进行了spd楔形板的稳定性研究，并与常规磁槽楔形板的力学数据进行了比较。这项调查的结果显示在本文件夹的图表和一份23页的描述性小册子（技术报告）中，可以从ASPIN订购。

SPInduwedge的力学性能的优越性，可以从与锤插入楔的力对应的分层载荷值（图1）、抗折强度（图2）和弹性模量（图3）中看出。此外，SPInduwedge对通常破坏楔的力的反应不同，如图1至图3所示。这些图片证明了SPInduwedge的优越性。

常规槽楔

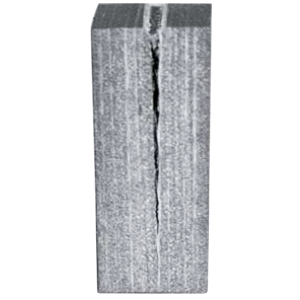

常规槽楔在解理试验中表现为撕裂，有时撕裂在楔的整个长度上传播，玻璃布打开。随后，这将导致彻底的毁灭。

SPInduwedge

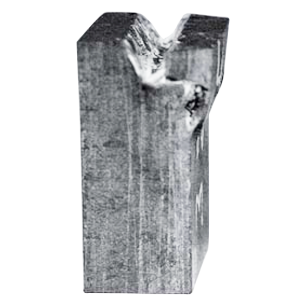

SPInduwedge槽楔与其他楔形的根本区别不仅在于它们承受最高的解理力（见图1中分层载荷的值），而且解理力的损伤会导致完全不同的断裂。如图所示，力的作用几乎与侧面成直角。这意味着损伤被限制在一个小区域，并且楔形的内部结构保持完整。因此，稳定性几乎保持不变。

层合槽楔

在图片中，你可以看到一个层压磁槽楔，层与层之间的附着力很差，所以即使很小的力也会导致分层。

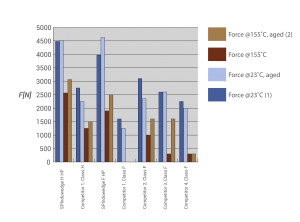

图1：分层载荷

根据DIN 53464通过解理试验获得分层载荷。在这张图中，你可以看到4种不同条件下的值：室温和高温（23°C和155°C）下未老化和老化的楔子。条件(1)适用于用锤子插入楔子时，条件(2)适用于操作系统。为了便于解释，这些杆从1000牛的力开始，所以低于1000牛的值是向下的杆。SPInduwedge在所有条件下都显示出最高的数值，因此具有最好的解理保护作用，这不仅是因为分层载荷值高，而且还因为对解理力的不同行为。

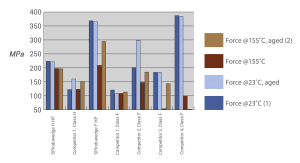

图2：弯曲强度

SPInduwedge在高温下显示出最高的弯曲强度值。只有竞争对手4在室温下也表现出良好的抗弯强度，但在155℃时降至54 MPa，不能令人满意。数据根据ISO 14125通过弯曲试验获得。SPInduwedge的优势是显而易见的，特别是当你比较非磁性材料的数据时（例如EP GC 203/ G-11/ HGW 2372.4或类似）：SPInduwedge F HP在机械性能上在范围内，甚至超过了一些非磁性材料。

可以看出，老化（在210°C下加热14天）在室温下对机械性能几乎没有影响，但在高温下影响很大。在155°C时，所有材料的机械性能都比室温低，但由于后固化效应，老化材料在此温度下的性能有所改善，除了竞争对手4的材料，其性能由于某种原因急剧下降。

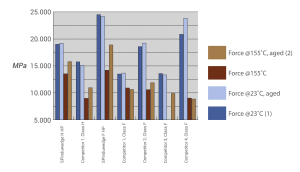

图3：弹性模块

当观察弹性模组的图形时，解释类似于前面的图2：室温下的好值并不证明在高温下的好值。但是在许多数据表中没有给出升高温度的值。SPInduwege槽封闭键是唯一一个在155°C下显示弹性超过15,000 MPa的模块，一些竞争对手在室温下没有达到这个值。
